Description
COUPES DROITES ET BIAISES – GRANDE PRECISION DE COUPE
Machine fabriquée en France
Mouvement de coupe :
La descente linéaire de la tête s’effectue sur une colonne de grand diamètre. Une deuxième colonne, plus petite, garantie la rectitude du mouvement. L’avance est assurée par un vérin hydraulique. La descente comporte une approche rapide et une avance travail réglables.
Des conditions de coupes optimales :
Un couple roue / vis sans fin très résistant assure l’entraînement de la broche. L’encombrement réduit de cette transmission augmente la capacité de coupe de l’outil. Un moteur 2 vitesses permet d’obtenir la vitesse de coupe exactement adaptée au matériau. Un système d’embrayage
exclusif évite tout bris de l’outil et toute détérioration du moteur.
Orientation de la tête jusqu’à 60° droite et gauche :
Orientation automatique par moteur brushless. Un vérin pneumatique immobilise la tête pendant la coupe.
Lubrification permanente et régulière de l’outil :
Le lubrifiant est filtré et recyclé en continu. Un bac amovible placé sous la table permet sa récupération et celle des copeaux.

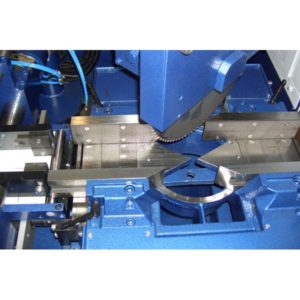

Un serrage original et efficace :
Le serrage s’effectue de chaque côté de la coupe par vérins pneumatiques à pression réglable.
Réglage indépendant des mors de retenue et de serrage. Mordaches coulissantes pour un maintien de la pièce à couper au plus près de la fraise, quelle que soit l’angulation.
Avance barres à pinces :
Longueur d’amenage : 1500 mm avec répétitions. Auto-alignement de la pince. Amenage par moteur brushless couplé à une vis à billes.
Programmation :
La machine est équipée d’un automate programmable et d’un terminal tactile qui permettent de gérer les programmes et autres fonctionnalités de la machine.
Sécurité :

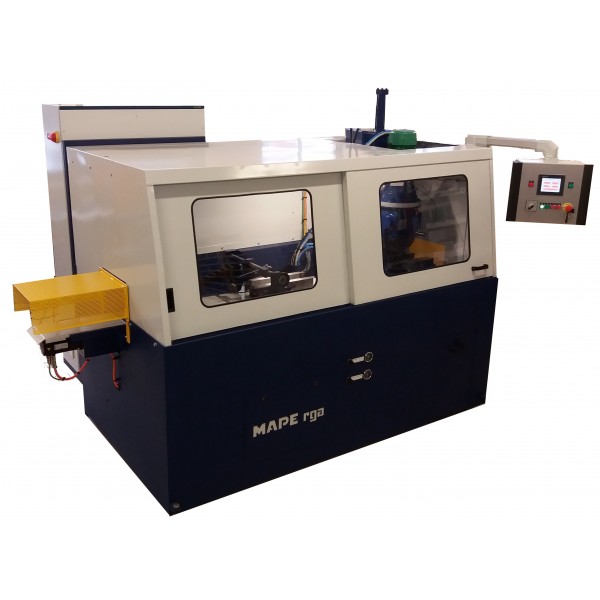

Conforme à la réglementation CE en vigueur. La machine est entièrement capotée dans un meuble qui comporte 2 portes coulissantes de grandes dimensions équipées d’interverrouillage de sécurité. L’ensemble des dispositifs de protection sont conçus pour garantir la sécurité optimum de l’opérateur sans toutefois nuire à la bonne visibilité pendant le travail.
Regroupement des organes de commande et coup de point d’arrêt d’urgence sur le pupitre. En cas de blocage de la fraise-scie, le dispositif de sécurité exclusif inverse le sens de rotation pour dégager la fraise et remonter la tête de tronçonnage en position initiale.
Options sur demande :
– Vitesses de coupe gammes basse, haute et universelle – Chargeur
– Butée de longueur pour coupe semi-automatique – Desserte d’approvisionnement
– Lubrification par micro-pulvérisation – Aspiration de brouillard d’huile
– Cycle spécial – Centrale de filtration automatisée
– Mordaches de forme – Mordaches chute mini
Cycles de coupe : Tableau des capacités* avec mordaches standards :
*réduites si mordaches chute mini
FICHE TECHNIQUE :
Fraise scie HSS Ø 370 mm
Epaisseur 3,5 mm
Alésage 40 mm
Ouverture maxi de l’étau 220 mm
Moteur 2 vitesses standard TRI 400V – 50Hz
Puissance : 2,6 / 3 Kw à 1500 / 3000 tr/min
Vitesse de broche : 25 et 50 tr/min
