COMETE 370 SA

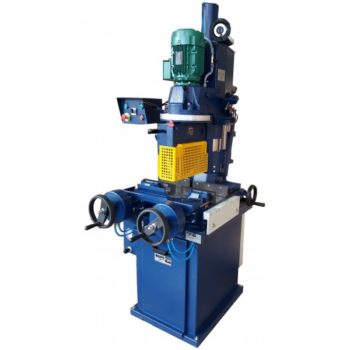

Tronçonneuse à fraise scie semi automatique type COMETE 370 SA.

Etaux et descente de la tête pneumatique. Lubrification permanente de la fraise scie Ø 370mm. Rotation manuelle de la tête jusqu’à 90° à droite et à gauche.

Description

La COMETE 370 SEMI-AUTOMATIQUE est une tronçonneuse à fraise-scie à descente linéaire, dont la tête pivote de 0° à 90° à droite et à gauche, un dispositif d’encliquetage assurant avec rapidité et précision le positionnement aux angles de 0°, 45° et 90°. Un vernier largement dimensionné permet la lecture précise de tous les angles intermédiaires. Une poignée située à gauche de la tête, assure le blocage efficace dans la position désirée.

Descente de la tête :

L’ensemble mobile coulisse sur une colonne principale en fonte,la rectitude du mouvement étant assurée par une seconde colonne en acier traité. Ces deux colonnes sont lubrifiées en permanence dans un bain d’huile.

Les mouvements d’avance et de retour de la fraise sont commandés par un vérin pneumatique, régulé par un dispositif hydraulique placé sur l’arrière de la machine. Les courses haute et basse sont limitées par des butées réglables.

Cette construction permet la décomposition des mouvements suivants :

a) – AVANCE :

Le mouvement d’avance peut comporter une approche rapide et une avance-travail ou s’accomplir intégralement en avance-travail sur une course de longueur réduite :

-la course d’approche rapide se règle par l’intermédiaire d’un volant placé en haut et à droite de la tête.

-la vitesse d’avance travail se règle (de 0 à une vitesse correspondant à celle de l’approche rapide), par l’intermédiaire d’un bouton moleté placé sur le pupitre de commandes. On détermine la fin delacourse de l’avance travail grâce à une vis moletée placée sur le support du levier de descente.

b) – RETOUR :

Le mouvement de retour s’effectue toujours en vitesse rapide, jusqu’à la position haute réglable.

Un levier de descente, amovible, permet d’effectuer toutes les opérations de réglage.

Transmission -Fraise scie

Moteur 2 vitesses, triphasé 220/380 Volts 50 périodes, puissance 2,6 KW à 1500 et 3 KW à 3000 tr/min donnant des vitesses de rotation àlabroche de 25 & 50 tr/min.

L’entraînement delabroche est assuré par un couple roue et vis sans fin :laroue est en bronze forgé à haute résistance,lavis en acier au nickel-chrome, trempée et rectifiée.

La transmission s’effectue par l’intermédiaire d’un embrayage faisant l’objet d’un brevet RGA qui est réglé en usine pour la puissance nominale du moteur. Ainsi réglé, cet embrayage a pour but d’éviter d’une part, toute casse de fraise en cas d’accrochage, d’autre part, toute détérioration du moteur, celui-ci ne pouvant être bloqué.

La broche, en acier nickel-chrome, entièrement trempée et rectifiée, peut recevoir des fraises-scies de dia. 370mm maxi, alésage 40mm avec 2 trous d’entraînement dia. 10mm sur un entre axe de 63mm. Le serrage est assuré par une vis à tête hexagonale à filetage à gauche.

Protection :

L’ensemble du dispositif de protection est conçu pour garantir la sécurité optimum de l’opérateur sans toutefois nuire à la bonne visibilité pendant le travail.
La fraise tourne à l’intérieur d’un logement de la tête en fonte constituant le carter et fermé latéralement par une porte en tôle. Cette porte s’ouvre complètement pour permettre les changements de fraise.
La partie active de la fraise est protégée par un carter en tôle perforée qui la rend inaccessible à l’opérateur. Ce carter s’éclipse verticalement et de façon automatique pendant la coupe.

Etau-table :

L’étau de la COMETE 370 SEMI-AUTOMATIQUE, d’une ouverture de220 mm, est composé de :

  • 2 mors de serrage commandés par un vérin pneumatique d’une course de 8 mm, un volant bakélite permettant le réglage de la course d’approche. Force de serrage réglable maxi 1500 kgs avec une pression de 6 bars.
  • 2 mors d’appui réglables, actionnés simultanément par un volant bakélite situé sur le côté droit delatable. Leréglage de ces mors d’appui, garantit le positionnement idéal de la pièce à tronçonner. Le mors situé à droite de la fraise, permet d’éviter l’éjection de la pièce et de ce fait, garantit l’absence de bavure en fin de coupe.

Les mors sont montés sur deux glissières juxtaposées, encastrées dans la table, qui protègent les vis de manœuvre et assurent la continuité du plan de travail quelle que soit l’ouverture de l’étau.

Le mors de serrage et les mors d’appui sont équipés de mordaches réglables latéralement, assurant le serrage de la pièce au plus près de la fraise quelle qu’en soit la position angulaire.

La table, de très grande surface, est équipée de deux réglettes en acier cémenté trempé, qui protègent les bords d’attaque contre l’usure due au frottement des barres. Elle reçoit en son centre une platine mobile à trois fentes, freinée par deux rondelles “Belleville”, permettant la pénétration de la fraise-scie dans le plan de travail. L’orientation de la platine n’est pas nécessaire pour l’exécution des coupes aux angles de 0° à 45°.

Dans tous les autres cas, il convient d’ajuster sa position par rapport à celle de la fraise-scie à l’aide d’une clé spéciale livrée avec la machine.

Socle et arrosage :

La table, montée sur un socle en tôle, possède des ouvertures destinées à l’évacuation automatique du liquide d’arrosage et des copeaux.

Le liquide d’arrosage s’écoule d’abord dans un bac à copeaux sous la table qui est muni d’une grille de filtration, puis dans le bac d’arrosage recevant la pompe située à l’arrière du socle. Ce bac est amovible par le devant pour faciliter sa vidange et le nettoyage.

L’arrosage est assuré par une pompe électrique 220/380 V, dont la mise en route s’effectue simultanément avec la mise en route du moteur. Cette pompe est équipée d’un clapet anti-retour permettant d’assurer un arrosage immédiat au moment de la mise en rotation de la fraise.

Un robinet, situé sur la partie supérieure droite de la tête, permet le réglage du débit du lubrifiant.

Couleur machine Bleu structuré RAL 5003

Equipement électrique:
L’équipement électrique, conforme à la réglementation en vigueur est monté dans un coffret qui est placé à l’arrière de la machine.
Fonctionnement :
Par l’implusion du bouton de départ, le cycle de fonctionnement se décompose comme suit:

  • fermeture de l’étau, mise en rotation de la fraise, arrosage
  • descente rapide de la tête
  • avance-travail
  • remontée rapide de lat ête
  • arrêt de la fraise et de l’arrosage
  • ouverture de l’étau

NOTA :

Tout incident pendant la coupe, de nature à entraîner le blocage de la fraise, provoque simultanément et automatiquement l’inversion du sens de rotation de la broche,la remontée de la tête jusqu’à sa position haute et l’arrêt du cycle.

Accessoires livrés avec la machine :

  • Une butée escamotable permettant le réglage delalongueur des pièces à tronçonner, de 0 à 1000 m.
  • Une clé spéciale permettant le serrage et le desserrage delafraise-scie. Cette clé sert également à ajuster la position de la platine par rapport à celle de la fraise-scie.
  • Un bidon d’huile de coupe de 5 litres
  • Une fraise-scie dia. 370mm épaisseur 3,5mm alésage 40mm avec surface traitée.

Accessoires optionnels :

  • Remplacement de la transmission standard (vitesses de broche 25 et 50 t/min) par un moteur 2 vitesses 1,5 KW 750 tr/min et 2,2 KW 1500 t/mn – (vitesses de broche 12 & 25 tr/min ou 18 & 36 t/min pour coupe de métaux durs, aciers inoxydables).
  • Alimentation électrique 220 tri à préciser à la commande.
  • Boîte à deux vitesses mécaniques délivrant 4 vitesses de broche : 10 – 20 – 30 – 60 tr /min ou 21 – 42 – 61 – 122 tr/min.
  • Desserte d’approvisionnement
  • Butée de longueur
